1、繼電保(bao)護硬壓板監測背景(jing)概述

　　在電(dian)(dian)力(li)系(xi)統(tong)中，電(dian)(dian)力(li)繼(ji)(ji)電(dian)(dian)保護(hu)裝(zhuang)置(zhi)是(shi)保證電(dian)(dian)力(li)系(xi)統(tong)安全運行最重(zhong)要(yao)的(de)設備之一，為電(dian)(dian)力(li)系(xi)統(tong)和設備安全運行提供保護(hu)功能(neng)。保障繼(ji)(ji)電(dian)(dian)保護(hu)裝(zhuang)置(zhi)可靠、安全運行，除了繼(ji)(ji)電(dian)(dian)保護(hu)裝(zhuang)置(zhi)本身的(de)功能(neng)及(ji)性能(neng)外，防止誤操(cao)作(zuo)是(shi)一條非常重(zhong)要(yao)的(de)措(cuo)施(shi)。而二次壓板是(shi)涉(she)及(ji)繼(ji)(ji)電(dian)(dian)保護(hu)操(cao)作(zuo)最頻(pin)繁的(de)二次設備，是(shi)繼(ji)(ji)電(dian)(dian)保護(hu)裝(zhuang)置(zhi)或自(zi)動(dong)裝(zhuang)置(zhi)聯系(xi)外部接線的(de)橋梁(liang)和紐(niu)帶(dai)，關(guan)系(xi)到繼(ji)(ji)電(dian)(dian)保護(hu)的(de)功能(neng)和動(dong)作(zuo)出口能(neng)否(fou)正常發(fa)揮作(zuo)用。

　　在電(dian)力系統運行(xing)(xing)方式改變、設備檢修時，往往涉及(ji)到壓(ya)板的投(tou)(tou)退(tui)，若誤投(tou)(tou)退(tui)或(huo)漏投(tou)(tou)退(tui)，則會(hui)(hui)直接影(ying)響繼電(dian)保(bao)護功能的實現，嚴重時甚至會(hui)(hui)引起保(bao)護拒動或(huo)誤動，影(ying)響電(dian)網安全運行(xing)(xing)。因此，保(bao)障二(er)次壓(ya)板的正確投(tou)(tou)退(tui)非常重要。

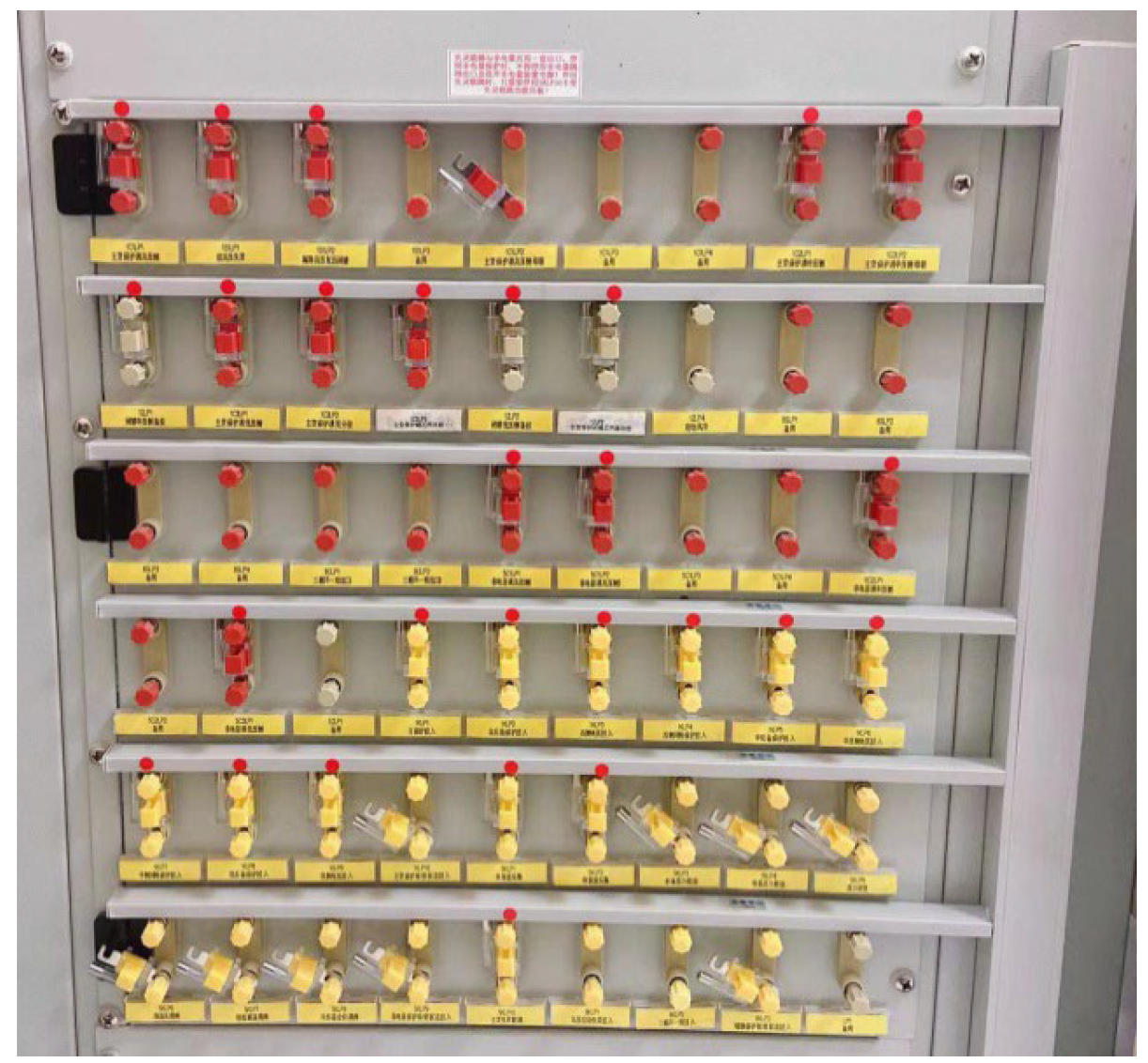

　　繼電保(bao)護跳(tiao)閘壓板(ban)處于特殊(shu)的位(wei)置，正常(chang)運(yun)行(xing)時(shi)，是不能(neng)帶電的，而壓板(ban)的投(tou)退(tui)全憑人工操(cao)(cao)作(zuo)(zuo)，壓板(ban)的位(wei)置（連通、斷開）只(zhi)能(neng)通過人工方式檢查確認，二次壓板(ban)數(shu)量眾多(duo)、功能(neng)復雜，易誤(wu)操(cao)(cao)作(zuo)(zuo)，近年來因(yin)誤(wu)投(tou)退(tui)或漏投(tou)退(tui)而造成的電力事(shi)故時(shi)有發(fa)生，因(yin)此在(zai)變電運(yun)行(xing)過程(cheng)中，如何通過技術手段來避免二次壓板(ban)的誤(wu)操(cao)(cao)作(zuo)(zuo)成為電力系統運(yun)行(xing)人員研究的一個重要課題。

2、變電站硬壓板監測(ce)改造的難點

　　經過(guo)近些年的發展(zhan)，壓板(ban)(ban)(ban)狀態的在線監測和防誤技術(shu)(shu)逐(zhu)漸得到了(le)推廣應(ying)用，該技術(shu)(shu)的核心是一種帶位置檢測功(gong)能的智能壓板(ban)(ban)(ban)，對(dui)于(yu)新建變電站(zhan)不存在任(ren)何影(ying)響該技術(shu)(shu)實施的因素，但是對(dui)于(yu)老(lao)站(zhan)變電站(zhan)硬壓板(ban)(ban)(ban)監測改造，仍面臨以(yi)下幾個問題：

　　（1）施工需(xu)要更(geng)換原(yuan)有的二(er)次壓板，工程量大；

　　（2）需要(yao)停運線路或一次設備，協調困(kun)難；

　　（3）工(gong)程(cheng)施工(gong)完成后需要(yao)大量的傳動實(shi)驗，才能驗收通過(guo)，周期(qi)長且責任(ren)重(zhong)大，有(you)安全隱患。

　　上述問題(ti)的(de)存(cun)在(zai)極(ji)大的(de)制約了(le)現(xian)有(you)壓(ya)板(ban)智能化管理系(xi)統(tong)的(de)應用。對于(yu)已運(yun)行變電(dian)站，如(ru)何在(zai)不動任何二次接(jie)線的(de)情況下實現(xian)壓(ya)板(ban)投(tou)退(tui)(tui)狀態的(de)監視、壓(ya)板(ban)投(tou)退(tui)(tui)操作的(de)防誤功能，需要迫切的(de)尋(xun)找一種解決方案。

3、壓板(ban)在線監測系(xi)統工作(zuo)原理

　　變電站硬壓板在線監測系統主要由壓板監測工作站、壓板狀態集中器、壓板狀態采集器以及壓板狀態傳感組成，通過使用壓板投退狀態檢測、壓板防誤操作等功能，解決傳統壓板的誤投退、漏投退等問題。

　　變電站硬壓(ya)板在線監(jian)測系統從技(ji)術上實(shi)現了保(bao)護(hu)壓(ya)板的(de)狀態檢測、操作提(ti)示及管理操作等功(gong)能(neng)，提(ti)高了二次設備的(de)智(zhi)能(neng)化管理水平以及運行(xing)(xing)人(ren)員(yuan)對調度(du)指令中二次壓(ya)板操作的(de)執(zhi)行(xing)(xing)正(zheng)確率，從而減少因(yin)二次壓(ya)板誤操作引起的(de)事故，提(ti)升變電運行(xing)(xing)繼電保(bao)護(hu)的(de)運行(xing)(xing)水平，從根本上保(bao)障了電網的(de)安全運行(xing)(xing)和供(gong)電可靠性。

4、壓板在線監測系(xi)統技(ji)術路線

　　壓(ya)板狀態在線(xian)監(jian)視分為(wei)三個環節：壓(ya)板屏(ping)內采集、壓(ya)板屏(ping)間匯集、壓(ya)板信(xin)息(xi)上送。

　　（1）壓板(ban)屏內(nei)匯聚：考(kao)慮保護室內(nei)屏柜的(de)規模及(ji)(ji)分布(bu)，為確(que)(que)保壓板(ban)狀態(tai)信息準(zhun)確(que)(que)性，保護室壓板(ban)狀態(tai)采(cai)集優(you)先(xian)采(cai)用外(wai)嵌有線(xian)(xian)式磁感(gan)應技術(shu)路線(xian)(xian)；為確(que)(que)保施(shi)工作業(ye)安全性，需穿越屏柜、小(xiao)室、主控樓遠距離(li)布(bu)線(xian)(xian)或(huo)無法在屏柜上打孔的(de)高(gao)壓室及(ji)(ji)室外(wai)設備(bei)，優(you)先(xian)采(cai)用外(wai)嵌無線(xian)(xian)式磁感(gan)應技術(shu)路線(xian)(xian)。

　　（2）壓板屏間匯聚：保護室(shi)屏間優先采(cai)用485有(you)線匯集到管理單元(yuan)；高壓室(shi)及室(shi)外設(she)備需穿越屏柜、小室(shi)、主控樓遠距離布線，優先采(cai)用可信WLAN匯集。

　　（3）壓板(ban)信息(xi)上(shang)送(song)：匯集(ji)過(guo)程(cheng)采(cai)用485線纜及可信WLAN的(de)，管理單(dan)元(yuan)均應接入(ru)Ⅳ區(qu)(qu)，并通過(guo)壓板(ban)在線監(jian)視采(cai)集(ji)服(fu)務器（Ⅲ區(qu)(qu)）將信息(xi)上(shang)送(song)至調控(kong)云。

5、變(bian)電站硬壓(ya)板相關技術(shu)要(yao)求

　　（1）壓(ya)板(ban)屏內采集(ji)：針對外(wai)嵌有線(xian)磁感應(ying)(ying)原理和外(wai)嵌無線(xian)磁感應(ying)(ying)原理的壓(ya)板(ban)采集(ji)裝置，應(ying)(ying)設(she)定(ding)不同(tong)的技術要求。

　　（2）壓板(ban)屏(ping)間(jian)匯聚：變(bian)電站保護(hu)室(shi)(shi)內屏(ping)間(jian)通(tong)過485有(you)線(xian)匯集時，應設計好“數據(ju)線(xian)纜(lan)和(he)電源(yuan)線(xian)纜(lan)”的(de)(de)布置，防止(zhi)施工過程(cheng)中出現問題(ti)；高壓室(shi)(shi)開(kai)關柜、高壓柜的(de)(de)壓板(ban)數據(ju)采集，通(tong)過可信(xin)WLAN方式匯集時，應設計好“無(wu)線(xian)AP”的(de)(de)點位布置，保證可信(xin)WLAN網絡覆蓋所有(you)壓板(ban)屏(ping)柜。

　　（3）壓板(ban)信(xin)息上(shang)送(song)：管理(li)(li)單元應(ying)支持信(xin)息內網(wang)、二次設備在線監(jian)視(shi)子站(zhan)、故障(zhang)錄波聯網(wang)或可(ke)信(xin)WLAN接(jie)入上(shang)送(song)的功能，管理(li)(li)單元應(ying)有可(ke)視(shi)化人(ren)機界面，便(bian)于(yu)定(ding)位壓板(ban)狀態異(yi)常原因發生在站(zhan)端還是主站(zhan)端，便(bian)于(yu)運維人(ren)員利用人(ren)機界面自行修改壓板(ban)名稱。

6、繼電保(bao)護壓板在線監測裝(zhuang)置如何驗收？

　　（1）壓(ya)板在線監測裝置要求：應(ying)采(cai)用工業級硬(ying)件(jian)設(she)(she)計，應(ying)可(ke)靠(kao)緊固(gu)并確保不松動，確保設(she)(she)備(bei)長(chang)期可(ke)靠(kao)、穩定運行，應(ying)排除設(she)(she)備(bei)自身(shen)的安全漏洞風(feng)險，具備(bei)本體安全防護能力。

　　（2）壓(ya)板(ban)施(shi)(shi)工(gong)(gong)相關要(yao)求：站內實施(shi)(shi)壓(ya)板(ban)在線監測(ce)裝置施(shi)(shi)工(gong)(gong)時，要(yao)嚴格按照(zhao)壓(ya)板(ban)管(guan)理單元和匯集單元的施(shi)(shi)工(gong)(gong)工(gong)(gong)藝進行，并(bing)且確(que)保壓(ya)板(ban)采集單元安裝到位(wei)，保證所涉及(ji)到的所有產(chan)品(pin)外觀部分，滿足國網要(yao)求。

　　（3）壓板收(shou)(shou)(shou)(shou)資驗(yan)收(shou)(shou)(shou)(shou)要求(qiu)：各(ge)供應(ying)商應(ying)具(ju)備現場基(ji)礎數據的收(shou)(shou)(shou)(shou)資工具(ju)，驗(yan)收(shou)(shou)(shou)(shou)時(shi)，應(ying)開展(zhan)壓板配置信(xin)息及投退狀(zhuang)態變化正確性驗(yan)證，每座變電(dian)站(zhan)應(ying)有完(wan)整的保護壓板信(xin)息臺賬(zhang)，站(zhan)端壓板在(zai)線(xian)監(jian)視裝置部署完(wan)成且接入到省調主站(zhan)后，應(ying)配合主站(zhan)開展(zhan)新(xin)站(zhan)接入及驗(yan)收(shou)(shou)(shou)(shou)。

7、繼電保護壓(ya)板在線監視(shi)裝置有哪些(xie)硬件？

　　（1）壓板在線監測管理單元：類似通信管理機，采用1U高19英寸寬的標準機箱，嵌入式安裝，可以通過RS485接口或者可信WLAN兩種方式，與壓板狀態采集器通信采集所有保護測控屏柜的壓板狀態，壓板在線監測管理單元將信息通過其中一路以太網有線或可信WLAN無線方式上送給壓板在線監測系統。

　　（2）壓板狀態采集器：包括無線碼片對接指示燈，在柜體正面安裝，主要方便現場操作。每面屏安裝一臺壓板狀態采集器，負責采集整面屏所有壓板的狀態，并將狀態上送給壓板在線監測管理單元，有兩種產品型號：有線壓板狀態采集器：采集器通過有線485方式將狀態數據上送給壓板在線監測管理單元；無線壓板狀態采集器：采集器通過可信WLAN無線方式將狀態數據上送給壓板在線監測管理單元。

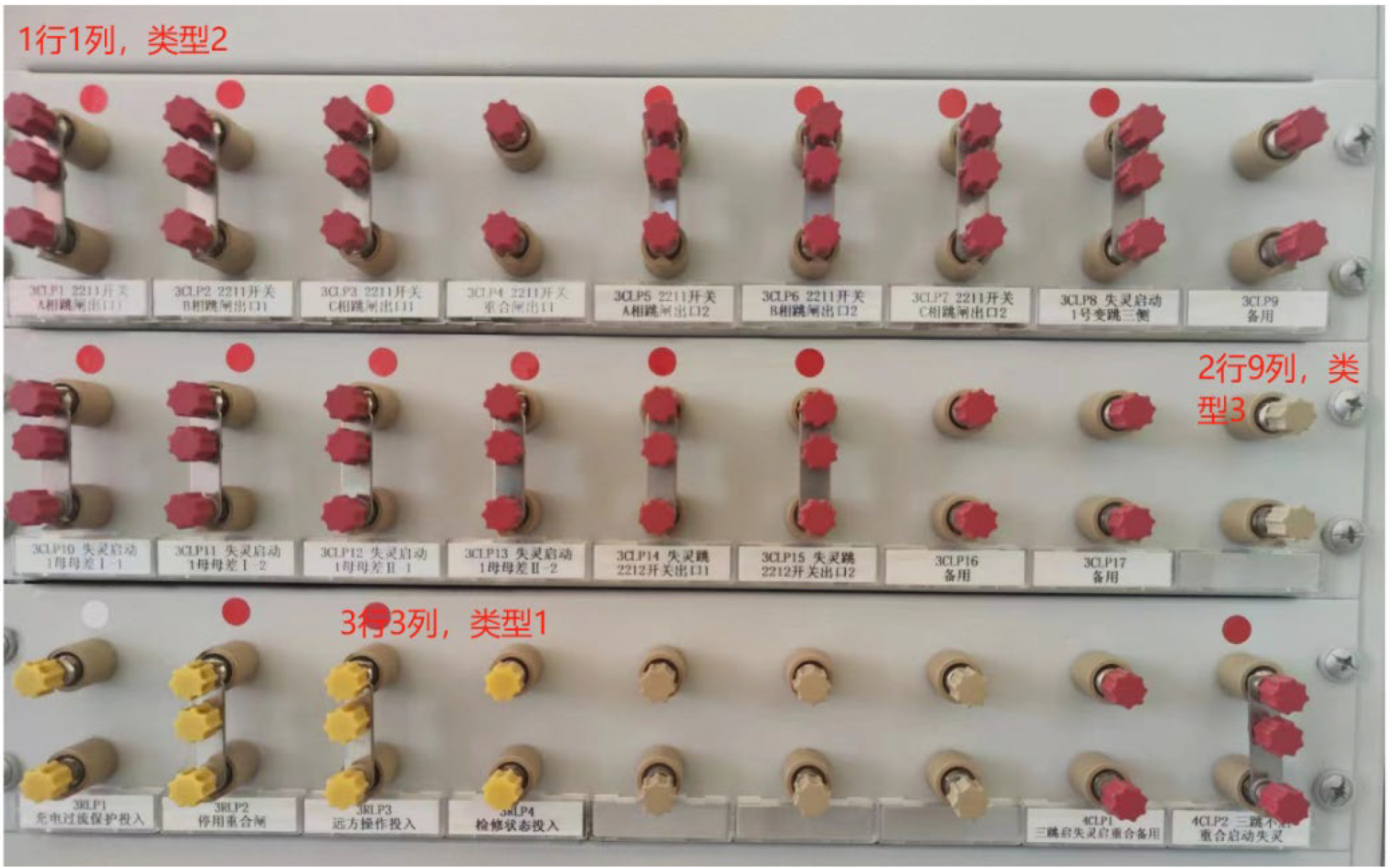

　　（3）壓板狀態傳感器：現場常見的硬壓板類型主要有兩大類，一種是連片式壓板，一種是線簧式壓板。連片式壓板的外形結構也有多種形式，根據不同的結構形式，開發了對應的傳感器來檢測其狀態。

　　連(lian)片(pian)式壓(ya)(ya)板狀態傳感模(mo)塊由感應附(fu)(fu)件和傳感器模(mo)塊組(zu)成，傳感器模(mo)塊有受壓(ya)(ya)板狀態采集器控制的(de)指(zhi)示燈(deng)。在壓(ya)(ya)板可(ke)轉(zhuan)動(dong)連(lian)片(pian)上安裝(zhuang)感應附(fu)(fu)件，并在壓(ya)(ya)板基座(zuo)兩個圓柱上安裝(zhuang)傳感器模(mo)塊。

　　線簧式壓(ya)(ya)板(ban)狀(zhuang)態傳感器也由感應附件(jian)和傳感器模塊組(zu)成。用感應附件(jian)替換現場壓(ya)(ya)板(ban)的(de)(de)透(tou)明標簽蓋，通過(guo)線簧式壓(ya)(ya)板(ban)的(de)(de)基座(zuo)來(lai)定位 壓(ya)(ya)板(ban)傳感器。壓(ya)(ya)板(ban)傳感器有受壓(ya)(ya)板(ban)狀(zhuang)態采集器控制的(de)(de)指示(shi)燈。
