按照國家能源(yuan)局西(xi)北(bei)監管(guan)局關(guan)于推進西(xi)北(bei)電(dian)網新能源(yuan)場站(zhan)快(kuai)速頻率響應工作的通知要(yao)求，結合國家電(dian)網西(xi)北(bei)電(dian)力(li)調(diao)(diao)控分中(zhong)心及各省調(diao)(diao)有關(guan)新能源(yuan)場站(zhan)快(kuai)速頻率響應相關(guan)文(wen)件，要(yao)求新能源(yuan)發電(dian)場站(zhan)必須具(ju)備(bei)一次調(diao)(diao)頻能力(li)。

　　新能源快速頻率響應系統，通過采集并網點CT、PT的信號，測量頻率后根據有功-頻率下垂特性折線函數，計算電站目標出力的大小，然后計算分解到每臺風機或逆變器的出力大小，并通過通信網絡將目標調節指令快速傳送至每一臺發電單　　元，發電單元的控制系統根據下發的目標值進行負荷的調節，達到頻率響應和主動支撐的目的。

2、新能(neng)源光伏(fu)電站快速(su)調頻方案設計

　　新能源光伏電場場站通過加裝獨立控制裝置完成有功-頻率下垂特性控制，使其在并網點具備參與電網頻率快速調整能力。

　　一是(shi)使用快(kuai)速頻率控制(zhi)和(he)采樣裝置(zhi)；

　　二是根據(ju)新能(neng)源(yuan)電(dian)(dian)站實際(ji)情況考慮對(dui)電(dian)(dian)站AGC及逆變(bian)器(qi)進(jin)行(xing)升(sheng)級(ji)/改造，保證快速頻率響應的(de)整體性能(neng)。

　　新能源場站在并網運行時，受外界負荷變動影響，電網頻率發生變化時，自動計算并調整當前電站的有功出力，使之與外界負荷相平衡，從而盡力減少電網頻率的變化，這一過程即為新能源場站快速頻率響應功能（一次調頻）。

（1）頻率體(ti)現電網有功供需平衡關系

（2）供(gong)大于求，頻率升高(gao)，則降(jiang)有(you)功

（3）供(gong)不(bu)應求，頻率降低，則升有功(gong)

（4）快速調整發電出力，拉回頻率

（5）頻(pin)率過高、過低都(dou)有危(wei)害(hai)

3、光伏電(dian)站35kV-220kV一(yi)次(ci)調頻實施方(fang)案

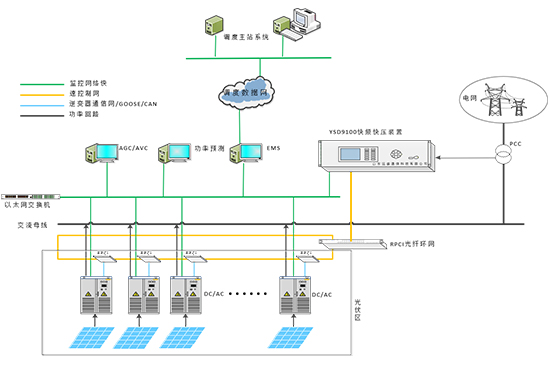

（一）光伏(fu)電站35kV-220kV一次(ci)調頻(pin)（頻(pin)率快速響(xiang)應(ying)裝置）二次(ci)倉內部署(shu)內容：

（1）需要在二(er)次(ci)倉內部署功率(lv)控(kong)制設備，功率(lv)控(kong)制設備直采并網點電壓(ya)電流。

（2）需要在二次(ci)倉內部署N臺快(kuai)速功率接口裝(zhuang)置，用于搭(da)建(jian)光(guang)伏區(qu)(qu)環網(wang)并將光(guang)伏環網(wang)的數據轉發給(gei)功率控制設備，其中，接口裝(zhuang)置的數量由(you)集電線路數量和(he)光(guang)伏區(qu)(qu)環網(wang)數量決(jue)定。

（3）需要部署交換機(ji)，將所有接口裝置(zhi)的數據匯集并(bing)上送給功率控制設備。

（4）需要部署一套監控(kong)后(hou)臺。

（5）每臺接(jie)(jie)口裝置與GPS通信屏光(guang)口（光(guang)伏區(qu)光(guang)纖環(huan)網接(jie)(jie)口）之間布設4個光(guang)纖跳(tiao)線(xian)，分別接(jie)(jie)在快速功率接(jie)(jie)口裝置的2個光(guang)口上(shang)，并與光(guang)伏區(qu)現場快速功率接(jie)(jie)口裝置對接(jie)(jie)。

（二）光伏電站35kV-220kV一次調(diao)頻（頻率快(kuai)速響應裝置）光伏區部(bu)署內容：

（1）需要在(zai)光(guang)伏區箱變低(di)壓側(ce)部署(shu)快速功率接口裝(zhuang)置，接口裝(zhuang)置用于規約(yue)轉換功能和組建光(guang)纖環網功能。

（2）接(jie)(jie)口裝置需要安裝在箱變(bian)低壓(ya)側(ce)，從箱變(bian)低壓(ya)側(ce)取220V交流電源，從原光纖配線(xian)架上接(jie)(jie)跳(tiao)纖搭建光纖環(huan)網，同時和逆變(bian)器(qi)通信，本案例中一臺接(jie)(jie)口裝置可與兩臺逆變(bian)器(qi)通信。

（3）所有配(pei)件及設(she)備安(an)裝完(wan)畢后，觀察光配(pei)盒附(fu)件是否有環網(wang)交(jiao)(jiao)換(huan)機，如果有，將DMP-9602的ETH4口用網(wang)線接入(ru)環網(wang)交(jiao)(jiao)換(huan)機。

（4）接(jie)口裝置軟件調試，首先(xian)確認現場版(ban)本是否正確，下載(zai)正確的goose.txt文(wen)件，配置ID，IP參(can)數等。

（5）如逆變器不具備(bei)毫秒級的功率控制能力，則逆變器需(xu)要升級。

（三）光伏電站35kV-220kV一次調頻（頻率快速響應裝置）實現的功能：

（1）本工程實現了AGC、AVC、一(yi)次(ci)調(diao)頻和一(yi)次(ci)調(diao)壓功能，AGC、AVC和一(yi)次(ci)調(diao)頻功能滿足(zu)調(diao)度要求。

（2）有功控制時間(jian)小于200ms，動態無(wu)功響(xiang)應時間(jian)小于30ms。

4、新(xin)能源光伏(fu)快頻與傳統一次調(diao)頻的區別(bie)

（1）調試對象不同：傳統一次(ci)調頻是由發電機組調速器完成(cheng)；新能源快頻是由光伏逆變器或風(feng)電機組完成(cheng)。

（2）響(xiang)(xiang)應(ying)時(shi)間不同：傳統(tong)一次(ci)調頻(pin)響(xiang)(xiang)應(ying)時(shi)間長，受(shou)機械設備(bei)而(er)性能、損耗影響(xiang)(xiang)；新能源(yuan)快頻(pin)是通過電(dian)子設備(bei)運算，響(xiang)(xiang)應(ying)速度、精度較高。

（3）通(tong)訊(xun)方式不同：傳統一次(ci)調頻通(tong)過硬接線通(tong)訊(xun)，受(shou)現場施(shi)工影響大；新能源快頻可(ke)以通(tong)過網絡通(tong)訊(xun)，施(shi)工更加靈活。

（4）動作(zuo)范圍不同(tong)：傳(chuan)統一次調頻(pin)動作(zuo)范圍小；新能源快(kuai)頻(pin)在(zai)合(he)適天氣下可調節范圍更大(da)。

（5）調(diao)節(jie)精度不同：傳統一次調(diao)頻是有(you)差調(diao)節(jie)；新(xin)能源(yuan)快(kuai)頻是智(zhi)能化策略分配(pei)，調(diao)節(jie)更(geng)智(zhi)能、效果更(geng)好。

5、光伏(fu)電(dian)站(zhan)35kV-220kV一次調頻應用價值(zhi)

　　（1）新能源光伏電站一次調頻安(an)全性更高：快速功率調(diao)節新能源(yuan)快速功率調(diao)節為二次操作(zuo)，利(li)用(yong)新型電(dian)力電(dian)子技(ji)術，安全(quan)性高(gao)。而傳統(tong)功率調(diao)節傳統(tong)功率調(diao)節使用(yong)的是一次設備(bei)(bei)，如旋轉機械(xie)、鍋爐等設備(bei)(bei)，同時(shi)在電(dian)力系統(tong)發生故障時(shi)會有(you)短路電(dian)流(liu)。

　　（2）新能源光伏(fu)電站一次(ci)調頻(pin)可靠性(xing)更高：快速功(gong)(gong)率(lv)調節(jie)(jie)新能源快速功(gong)(gong)率(lv)調節(jie)(jie)為分(fen)布式，即(ji)使有部(bu)分(fen)逆(ni)變器(qi)/變流器(qi)故(gu)(gu)障(zhang)(zhang)，服(fu)務(wu)器(qi)根據(ju)在線(xian)數量(liang)重(zhong)新分(fen)配無功(gong)(gong)調節(jie)(jie)量(liang)，保證(zheng)無功(gong)(gong)調節(jie)(jie)不間斷，可(ke)靠性高。而傳(chuan)統功(gong)(gong)率(lv)調節(jie)(jie)傳(chuan)統功(gong)(gong)率(lv)調節(jie)(jie)為集中式，出現故(gu)(gu)障(zhang)(zhang)時整站失去無功(gong)(gong)調節(jie)(jie)能力(li)。

　　（3）新能源(yuan)光(guang)伏電(dian)站(zhan)一次調(diao)頻調(diao)節速度快：快速(su)功率(lv)(lv)調(diao)節(jie)(jie)(jie)新能源電(dian)(dian)站快速(su)功率(lv)(lv)調(diao)節(jie)(jie)(jie)是利(li)用電(dian)(dian)力(li)電(dian)(dian)子設備與電(dian)(dian)力(li)系統(tong)進行功率(lv)(lv)交換，依(yi)靠高速(su)通信網(wang)，功率(lv)(lv)控制靈活，調(diao)節(jie)(jie)(jie)速(su)度可以(yi)達到毫秒級。而傳統(tong)功率(lv)(lv)調(diao)節(jie)(jie)(jie)傳統(tong)功率(lv)(lv)調(diao)節(jie)(jie)(jie)利(li)用大型調(diao)節(jie)(jie)(jie)設備，功率(lv)(lv)控制不靈活。
