1、電力35kV開關柜基礎知識

　　（1）35kV高壓開關(guan)柜(ju)定義：35kV高壓開關(guan)柜(ju)是指額定電(dian)(dian)壓等(deng)級(ji)為35kV。在電(dian)(dian)力系統發電(dian)(dian)、輸電(dian)(dian)、配(pei)電(dian)(dian)、電(dian)(dian)能轉換和消耗中啟通(tong)斷(duan)、控(kong)制或保護等(deng)作用的成(cheng)套配(pei)電(dian)(dian)裝置。

　　（2）35kV高(gao)(gao)壓(ya)開(kai)關柜設(she)備：35kV高(gao)(gao)壓(ya)開(kai)關柜內部含有高(gao)(gao)壓(ya)斷路(lu)器(qi)(qi)(qi)(qi)、高(gao)(gao)壓(ya)隔(ge)離(li)開(kai)關(手車(che)) 和接地(di)開(kai)關、避雷器(qi)(qi)(qi)(qi)、電(dian)(dian)流(liu)互(hu)感器(qi)(qi)(qi)(qi)、零序互(hu)感器(qi)(qi)(qi)(qi)、高(gao)(gao)壓(ya)操作機構、檢(jian)測儀表(biao)、電(dian)(dian)纜以及母(mu)線(xian)等電(dian)(dian)氣設(she)備。

2、電力35kV高壓開關柜(ju)手車基(ji)礎知識(shi)

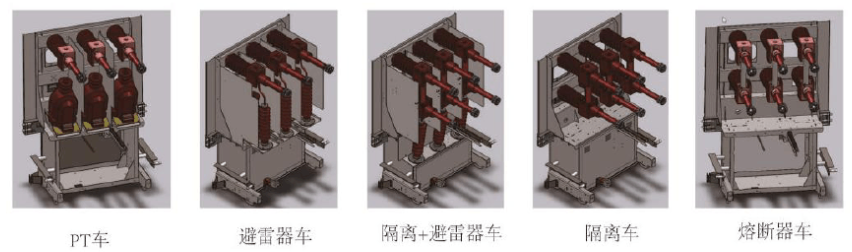

　　手(shou)(shou)車(che)(che)(che)是35kV高壓(ya)開關柜的重(zhong)要(yao)組成不同(tong)，手(shou)(shou)車(che)(che)(che)類型不同(tong)，起(qi)到的作用也(ye)不同(tong)。通常手(shou)(shou)車(che)(che)(che)類型有(you)斷路器(qi)手(shou)(shou)車(che)(che)(che)、電壓(ya)互感器(qi)手(shou)(shou)車(che)(che)(che)、隔離手(shou)(shou)車(che)(che)(che)、避(bi)雷器(qi)手(shou)(shou)車(che)(che)(che)、避(bi)雷器(qi)+隔離手(shou)(shou)車(che)(che)(che)、熔斷器(qi)手(shou)(shou)車(che)(che)(che)等6種。

　　廣(guang)義上來說(shuo)，35kV開(kai)(kai)關(guan)柜(ju)由固定(ding)的柜(ju)體(ti)和可(ke)移動(dong)部分(簡(jian)稱(cheng)手(shou)車)兩(liang)大部分組(zu)成(cheng)。開(kai)(kai)關(guan)柜(ju)可(ke)實現架空進(jin)出、電纜進(jin)出、母聯、站用變等多種功能。

　　手車(che)(che)在(zai)35kV高壓開關(guan)柜(ju)內有三種位置(zhi):工作位置(zhi)、試驗位置(zhi)和檢(jian)(jian)修位置(zhi)。一般情況(kuang)下，手車(che)(che)在(zai)柜(ju)內的(de)(de)(de)位置(zhi)既能(neng)從柜(ju)體面(mian)板(ban)上位置(zhi)指(zhi)示器，也(ye)可以(yi)從觀(guan)察窗內看(kan)到。斷路器的(de)(de)(de)位置(zhi)則可以(yi)通過手車(che)(che)面(mian)板(ban)上的(de)(de)(de)分合閘指(zhi)示器觀(guan)察到手車(che)(che)底盤上一般裝有絲(si)杠螺母推(tui)進機構和各種機械連鎖機構。開關(guan)柜(ju)上的(de)(de)(de)二次線(xian)與(yu)手車(che)(che)的(de)(de)(de)二次線(xian)通過航(hang)空(kong)(kong)插頭連接。只有在(zai)試驗和檢(jian)(jian)修位置(zhi)時，才能(neng)插拔(ba)航(hang)空(kong)(kong)插頭。

3、電力35kV開關柜基本結構

　　35kV開(kai)關(guan)柜設(she)(she)有(you)四(si)個獨立的(de)小室(shi)，分別為(wei)母(mu)線室(shi)、斷路器室(shi)、電(dian)(dian)纜室(shi)和繼電(dian)(dian)保(bao)護儀(yi)表室(shi)。除繼電(dian)(dian)保(bao)護儀(yi)表室(shi)外，其他三個小室(shi)均(jun)設(she)(she)有(you)泄壓(ya)通道，當發生內部故障時，伴隨(sui)電(dian)(dian)弧的(de)出現，開(kai)關(guan)柜內氣(qi)壓(ya)逐漸升高，頂(ding)部裝(zhuang)設(she)(she)的(de)壓(ya)力釋放金屬(shu)板會(hui)自動(dong)打開(kai)，釋放壓(ya)力和排出高溫氣(qi)體，確(que)保(bao)操(cao)作和人員安全。

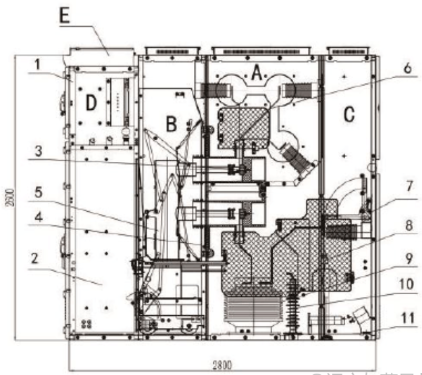

　　如(ru)圖所示(shi)，A為(wei)母線室(shi)，B為(wei)斷路器室(shi)，C為(wei)電(dian)纜(lan)室(shi)，D為(wei)儀表室(shi)，E為(wei)頂部控制母線室(shi)。

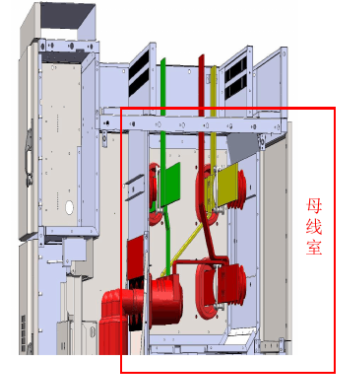

　　35kV開(kai)關柜(ju)的母(mu)(mu)線(xian)室(shi)主(zhu)要用于安裝(zhuang)(zhuang)主(zhu)母(mu)(mu)線(xian)和(he)分支母(mu)(mu)線(xian)。主(zhu)母(mu)(mu)線(xian)貫穿了一條母(mu)(mu)線(xian)上連接的所有(you)(you)開(kai)關柜(ju)，并通過(guo)熱縮套管和(he)隔(ge)板隔(ge)開(kai)，有(you)(you)效防止事故蔓延。主(zhu)母(mu)(mu)線(xian)一般(ban)呈水平方向“品字排列，有(you)(you)利于節約空間。相(xiang)鄰柜(ju)母(mu)(mu)線(xian)一般(ban)采(cai)用裝(zhuang)(zhuang)有(you)(you)均壓(ya)環的套管固(gu)定。

　　電(dian)纜室內(nei)留有充足的(de)空間裝(zhuang)有電(dian)流互感(gan)(gan)(gan)器(qi)、電(dian)壓互感(gan)(gan)(gan)器(qi)、避雷器(qi)、接(jie)地開關(guan)、零(ling)序電(dian)流互感(gan)(gan)(gan)器(qi)等電(dian)氣設備。其中電(dian)流互感(gan)(gan)(gan)器(qi)一般位于電(dian)纜室的(de)后壁上，接(jie)地開關(guan)安裝(zhuang)在電(dian)纜室的(de)前面方便電(dian)纜接(jie)線。

4、電力35kV開關柜的連鎖

　　（1）35kV開(kai)關柜(ju)五(wu)防(fang)(fang)連鎖的概念：為(wei)了(le)防(fang)(fang)止(zhi)現場操作人員無意(yi)識地實施(shi)錯(cuo)誤的操作，從而導致事故，在開(kai)關柜(ju)的設(she)計中(zhong)加(jia)入強制(zhi)聯鎖裝置(zhi)或采取提示性(xing)的措施(shi)，包括(kuo)電氣(qi)聯鎖和機(ji)械聯鎖。

　　（2）35kV開關柜五防(fang)連鎖(suo)的含義：1.防(fang)止誤(wu)合、誤(wu)分斷路器;2.防(fang)帶(dai)(dai)負荷拉合隔離(li)開關或(huo)手車出(chu)頭;3.防(fang)帶(dai)(dai)電掛接地(di)線(xian);4.防(fang)帶(dai)(dai)地(di)線(xian)或(huo)地(di)刀合隔離(li)刀閘5.防(fang)誤(wu)入帶(dai)(dai)電間隔。

　　（3）斷(duan)(duan)路器小車(che)位(wei)置(zhi)與斷(duan)(duan)路器的聯鎖：只有當(dang)斷(duan)(duan)路器處(chu)于分位(wei)時，斷(duan)(duan)路器小車(che)才(cai)能移(yi)動(防止帶負荷(he)拉、合隔離開(kai)關或手車(che)觸頭);只有當(dang)斷(duan)(duan)路器小車(che)處(chu)于“工作位(wei)置(zhi)”時，斷(duan)(duan)路器才(cai)能合上。

　　（4）接(jie)地開(kai)(kai)關與(yu)開(kai)(kai)關柜后柜門的聯鎖：當(dang)接(jie)地開(kai)(kai)關合閘(zha)時，電(dian)纜室的門才(cai)允許被打開(kai)(kai)，且只有關閉電(dian)纜室的門后，接(jie)地開(kai)(kai)關才(cai)允許被分閘(zha)(防止誤入帶電(dian)間隔(ge))。

　　（5）斷(duan)路(lu)器(qi)(qi)小車位置(zhi)與接(jie)地刀(dao)閘(zha)(zha)(zha)的聯鎖(suo)：只有當斷(duan)路(lu)器(qi)(qi)小車處于“試驗位置(zhi)”時，接(jie)地刀(dao)閘(zha)(zha)(zha)才能合閘(zha)(zha)(zha)(防止(zhi)帶電合地刀(dao))；當接(jie)地刀(dao)閘(zha)(zha)(zha)處于合閘(zha)(zha)(zha)位置(zhi)時，斷(duan)路(lu)器(qi)(qi)小車無法向“工(gong)作位置(zhi)”推進(防止(zhi)帶地刀(dao)合閘(zha)(zha)(zha))。

　　（6）斷路器小車(che)與二(er)次(ci)插頭的聯鎖：只(zhi)有當(dang)手(shou)車(che)在試驗位置或檢修位置時，二(er)次(ci)插頭才能(neng)被拔(ba)下來;當(dang)手(shou)車(che)在“工作位置”時，二(er)次(ci)插頭被鎖定(ding)，不能(neng)被拔(ba)下。

5、電力35kV開關柜(ju)5G無線并(bing)網解決(jue)方案

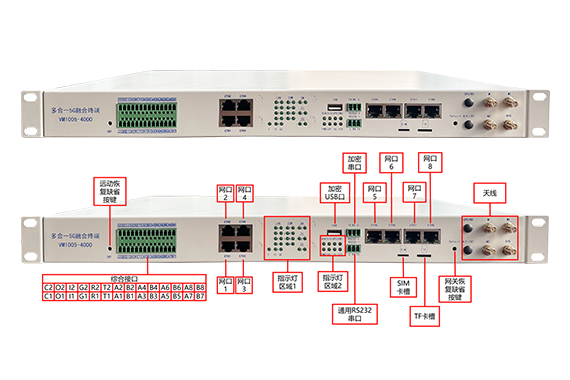

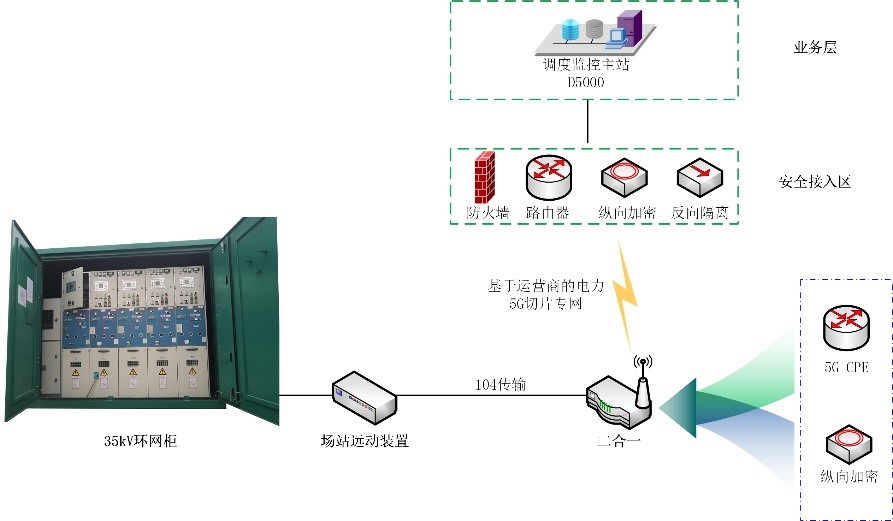

　　電(dian)(dian)力35kV開(kai)關(guan)柜傳統并(bing)網(wang)(wang)(wang)(wang)方式，采用有線(xian)光(guang)纖(xian)并(bing)網(wang)(wang)(wang)(wang)，并(bing)網(wang)(wang)(wang)(wang)成(cheng)(cheng)本(ben)高、施工復雜(za)、建設周期長。遠盛通信公司研發(fa)的新款二合一設備，5G縱向(xiang)(xiang)加密(mi)融(rong)合通信網(wang)(wang)(wang)(wang)關(guan)，可以通過電(dian)(dian)力5G切片專網(wang)(wang)(wang)(wang)進行(xing)無線(xian)方式并(bing)網(wang)(wang)(wang)(wang)，向(xiang)(xiang)下對接(jie)35kV開(kai)關(guan)柜的場站遠動裝置進行(xing)數據(ju)對接(jie)，對上直接(jie)進入電(dian)(dian)力安全(quan)專區(qu)，將場站數據(ju)接(jie)入調度(du)監控(kong)主站D5000系統，實現低成(cheng)(cheng)本(ben)并(bing)網(wang)(wang)(wang)(wang)。

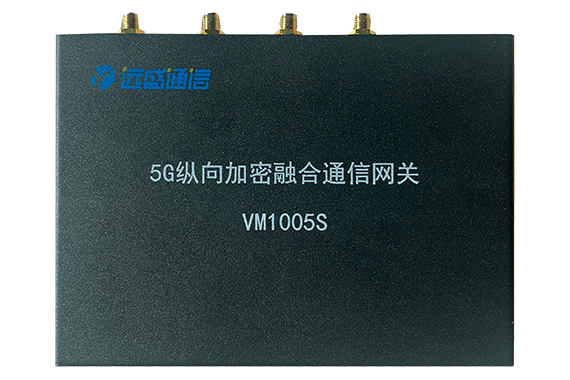

　　5G縱向加密融合通信網關內置電力5G通信模組，滿足電力調度部門要求的5G電力切片網絡通信要求，同時具備國網縱向加密芯片，可以直接與電力調度主站的縱向加密設備進行對接，滿足電力部門的并網要求。

　　5G縱向加密融合通信網關使用簡單，無需敷設光纖，采用5G無線方式進行電力并網降低了項目建設成本、節約了項目建設工期，同時多功能合一設備，后期維護成本低，是當前電力35kV開關柜5G無線并網的最優解。
